电缆隧道在线监测系统主站平台
发布时间:2023-03-19浏览次数:1438

山东盛和电子有限公司电缆隧道综合在线监测系统软件平台采用了分布式的物联网结构,模块化设计,由各子系统的传感终端、现场采集单元和后台监控中心组成,可对地下电缆隧道内的设施运行、实时运行环境、消防设施、出入口等进行全方位在线监测,实现地下电缆隧道、运维的智能化、自动化,保障管廊内环境、设备、运维人员安全。

另外,电力隧道在线监测综合管理平台,作为监测系统与电力内网的接入平台,可以直接与市级、省级监控平台对接。


1.系统功能与特点

  • 统一管理:管理平台将系统的各个子系统集中在一个平台中进行管理;

  • 实时数据采集:系统实时采集各子系统的监测数据,存入统一的数据库;

  • 历史数据存储和管理:对历史数据进行查询、统计、分析、计算;

  • 报警管理:系统报警信号的接收、联动、处置、记录存储;

  • 报表功能:可以根据需要生成各种报表,以供分析和决策;

  • 用户管理:通过划分不同权限的用户,可以实现不同单位的分级别管理;

  • 系统兼容性强,可以方便地接入第三方设备;

  • 支持电力通用接口协议,可接入电力内网平台;

  • 终端业务数据加密处理,符合电力部门的信息安全要求规定;

  • 具有设备故障报警和记录模块,设备发生故障时发出报警并记录日志;

  • 具有安全专控模块,系统发生断网、运行异常等情况,系统记录日志。


2.主要功能模块

  • 数据库模块。存储台账信息和历史数据,以便客户查阅时调取。

  • 通讯及存储模块。按照用户要求的规约采集和上传数据。没有适用的国网规约,需自定义通讯协议与通讯规约。

  • 用户管理模块。用户管理录入所有相关工作人员及其权限,权限包括:门禁卡权限、操作联动权限和普通查看权限,为规范化管理提供平台支持。

  • 区域管理模块。区域管理录入用户管辖下区域,可根据用户要求进行分区管理。

  • 站点管理模块。站点管理录入所有接入设备的站点信息,如站点所在坐标位置、站点名称、站点详情等。

  • 设备管理模块。接入设备类型共分16种,各类型分别管理,录入设备信息时需配置其设备名称、安装站点、安装位置、坐标位置,通讯地址等安装信息,以确保精准定位设备;配置其报警阈值,超过阈值即触发报警,便于用户统计观察,一目了然。

  •     √ 视频监控

  •     √ 门禁管理

  •     √ 分布式光纤测温

  •     √ 电缆接头测温

  •     √ 护层环流监测

  •     √ 局放监测

  •     √ 环境温湿度监测

  •     √ 环境气体在线监测

  •     √ 风机控制

  •     √ 水位在线监测

  •     √ 水泵控制

  •     √ 隧道内部防外破监测

  •     √ 智能井盖监测

  •     √ 应急通讯

  •     √ 消防灭火

  •     √ 配电照明控制

  •     √ 智能机器人

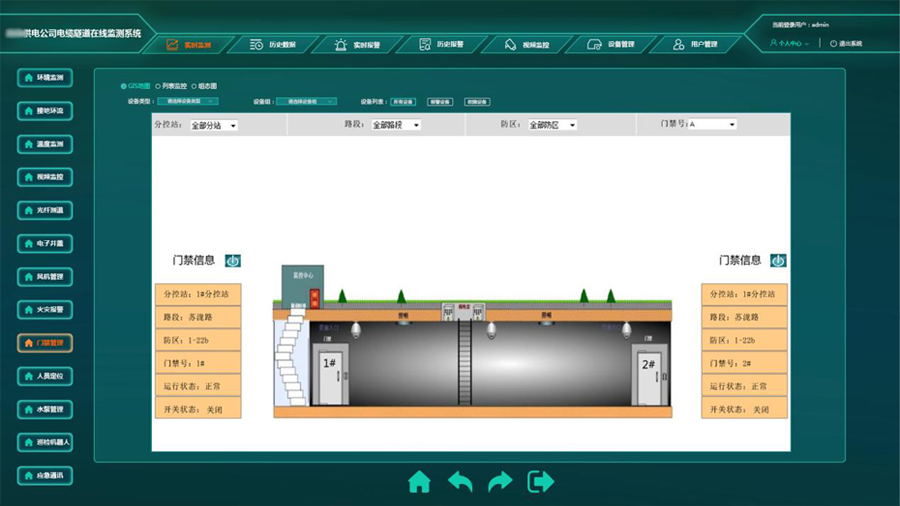

  • 实时监控模块实时监控分站点查看,包含实时状态、报警信息和联动控制。每个站中也许接入多种类型的监控设备,如果按照各个设备类型去查看某一站点数据步骤多、效率低,在此模块中,支持过滤查看接入的所有监测设备的状态。

  • 历史数据模块。在设备管理模块中,每一个子模块中都可查看其对应类型监控设备的历史数据。

  • 历史报警模块。在历史报警模块中显示曾发生报警的记录,可筛选时间、监控设备类型、报警类型,分类查询。

  • 报表导出模块。平台支持台账、数据、报警的报表导出。
