电缆隧道光纤测温系统测温光纤的敷设方式
发布时间:2023-04-06浏览次数:432

由于分布式光纤测温系统的优越特性,电缆隧道内大都采用分布式光纤测温系统对隧道内每个回路和环境温度进行实时在线监测,发生超温情况时立即定位和报警。光纤测温系统实时监测电缆表面温度和隧道环境温度,并将温度测量、分区设置、报警设置、报警判断等功能高度集成,具有高可靠性的嵌入式集成操作界面。

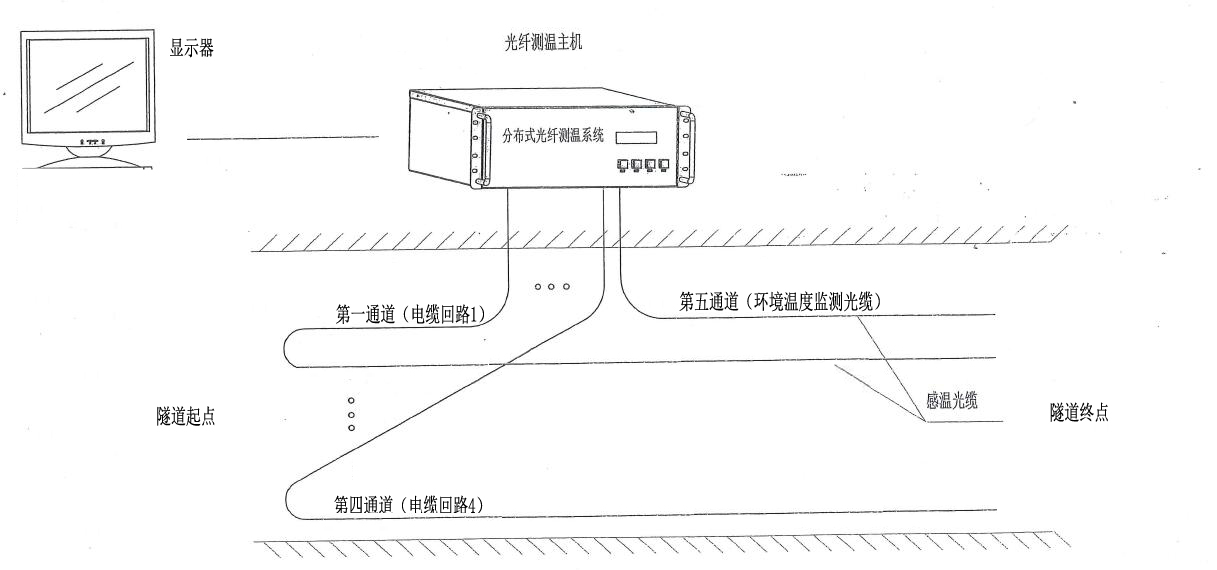

1.电缆测温系统图


2.测温光纤的敷设方式

电缆本体测温光缆的敷设方式一般有三种:

(1)单项敷设。即在每一相电缆上均敷设一根测温光纤。紧贴电缆用尼龙捆扎绳固定,捆扎点之间距离不大于1米。

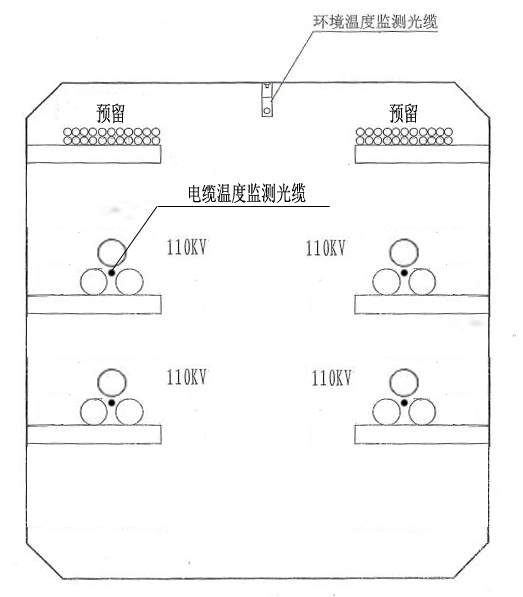

(2)按回路敷设。对于呈“品”字形排列的电缆,测温光纤可敷设于三相电缆中心,紧贴电缆用尼龙捆扎绳固定,捆扎点之间距离不大于1米。

(3)“S”形敷设。对于平行排布的电缆,可采用“S”敷设的方式,即将测温光纤在电缆排布平面的上方,用尼龙捆扎绳固定。

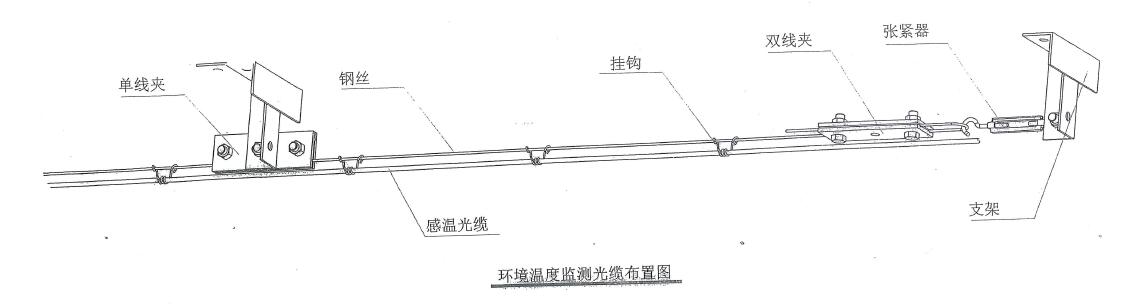

3.环境温度测温光纤的敷设方式

隧道顶部敷设一根感温光纤,采用钢丝挂钩悬挂于隧道侧壁或顶部,感温光纤沿钢丝平行铺设,每间隔1米用一个挂钩固定,每间隔40米安装一个支架。

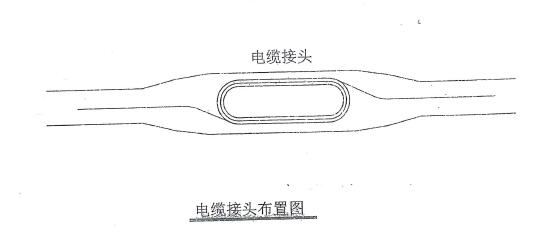

4.电缆接头测温光纤的敷设方式

电缆接头处,感温光纤缠绕铺设。采用环形折返敷设方式,沿电缆接头的纵向往返敷设,每次往返要在不同侧面位置。使用胶皮和尼龙捆扎绳将测温光纤捆扎在电缆接头上,捆扎点之间距离不大于50厘米,并且光纤环的起始端、尾端、折返点均应进行捆扎,起始端和尾端可以根据实际情况捆扎在一起。


监测主机的安装。根据系统结构,光纤温度监测主机安装在330kV星城变电站或110kV居安变电站内(建议)。监测主机和显示器均采用19寸标准机柜安装。

5.平行排布电缆测温光纤的敷设方式

如果高压电缆不是“品”字形排列,而是平行排列,则测温光缆应按以下方式敷设:


所需测温光纤的长度是直线敷设的2~3倍。
