配电柜局部放电在线监测装置
发布时间:2023-03-18浏览次数:490

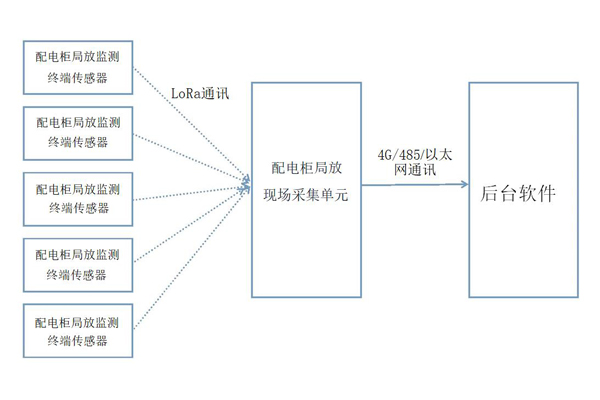

配电柜局部放电在线监测装置是一套用于高、中、低压电力配电柜、开关柜局部放电远程在线监测的装置,该装置集成了地电波/超声波二合一局放传感器、LORA无线网关、供电装置、无线/有线远程传输设备,安装简单、组网灵活。

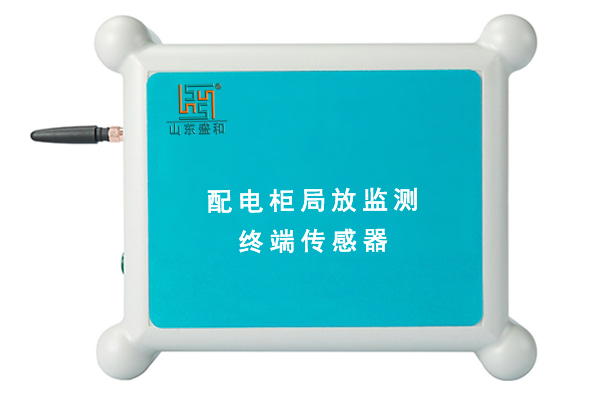

柜智能局放监测传感器采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安装,而且在设计上采用了多种抗干扰措施,能够在电力系统中稳定运行。


1.主要功能

  • 地电波/超声波原理定时采集局放数据,磁吸式安装,灵活方便。

  • 现场采集单元可采集32只传感器数据,基本满足所有配电房需求。

  • 现场采集单元可实时分析、上传局放均值、峰值、报警等级、图谱等数据。

  • 具有设备参数配置功能,可进行主要参数编程设置。

  • 具有4G、RS485通讯、RJ45以太网等接口,数据上传方式灵活多样。


2.技术参数

  • 供电方式:AC220V或电池供电。

  • 采集通道:默认支持1~32只传感器,更多可定制。

  • 工作环境温度:-20℃~+70℃。

  • 工作环境湿度:≤95%RH。

  • 通讯接口:4G、RS485通讯、RJ45以太网可选。

  • 灵敏度:200pC。

  • 测量范围:0-60db。

  • 分辨率:±1db。

  • TEV方式检测频率范围:3MHz-100MHz。

  • AE方式检测频率范围:40±0.5kHz。

  • 安装方式:传感器磁吸式,采集单元壁挂式。
